导电性粘性胶带
7800系列
结构&特点
- 因强力粘着而具备高可靠性
- 使用铜箔基材实现低电阻
- 可支持回流焊处理

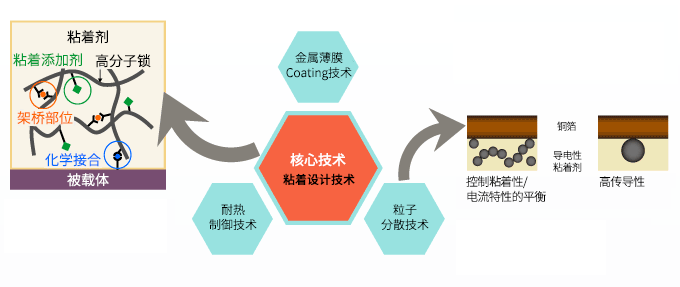

【积水化学的优势】可设计适应使用环境的粘着剂
金属薄膜涂层技术
- 除金属箔以外，还具备在无纺布及PET薄膜上进行纳米级金属薄膜涂层的产品，实现多种复合功能。
（ Al, Cu, Ag, Ti, SUS等）
耐热控制技术
- 可通过在分子层级对粘着剂进行控制，赋予高可靠性设计、耐热设计等多种特性。
粒子分散技术
- 除选择填料之外，还通过独有的分散性控制技术，实现高功能性的导电性能。
特性
1通过强力粘着，实现高耐热性并降低电阻值
测评方法
- 将导电胶带以跨越2片的方式贴合于SUS板上。
- 放置在保持指定温度的环境中。
- 在SUS板上分别设置电极并测量电阻值。
| 粘贴面积 | 20mm × 20mm |
|---|---|
| 保持温度 | 125℃ |
| 测量时间 | 1080时间 |
| 测量环境 | 23℃ × 50%RH |

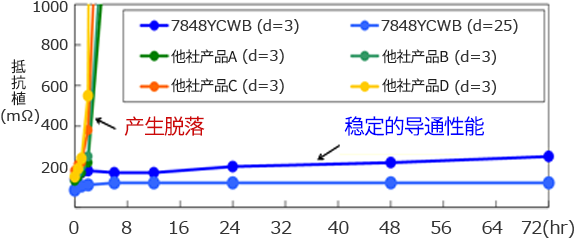

结果
即使在高温环境下，积水产品的粘着层润湿性反而会提升，电气特性也呈现改善趋势。
2通过强力粘着发挥优异的屏蔽性能

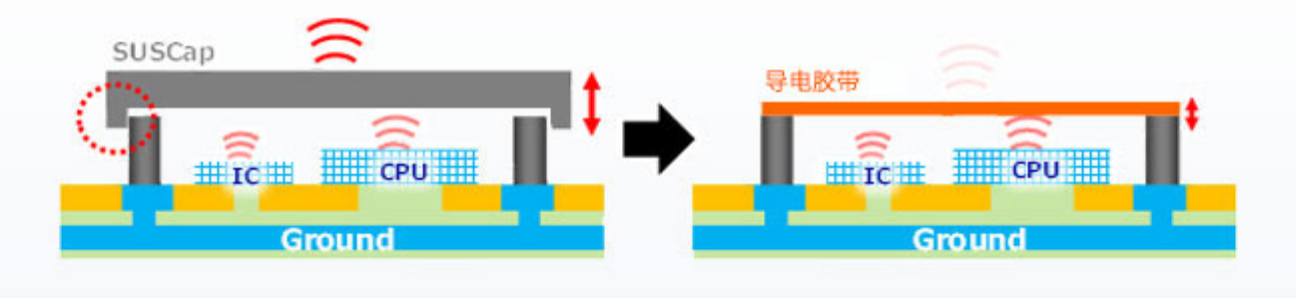

测量示意图
假设噪声从屏蔽盖表面以及框架与胶带的接合端部泄漏。
测评方法
※适用于屏蔽性能测量方法之一的KEC法
- 在SUS箱内通过穿孔铜板设置间隔，将胶带贴合于铜板上。
- 从安装在SUS箱上下的装置发射指定频率。
- 测评接收端所接收到的信号量差异。
| 测量环境 | 23℃ 50%RH |
|---|---|
| 频率 | 0.1MHz～8GHz |

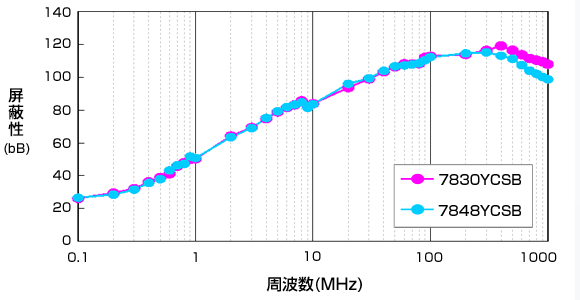

結果
积水产品相比SUScap／其他公司产品，能够发挥更优异的屏蔽性能，并抑制二次释放噪声。
产品表
| 系列/Series | 7800YCSB | 7800YCWB | ||
|---|---|---|---|---|
| 品名/Name | 7830YCSB | 7848YCSB | 7848YCWB | |
| Tape厚度/Thickness | 30μm | 48μm | 48μm | |
| 基材厚度/Base Thickness | 12μm | 18μm | 12μm | |
| 结构/Structure |  |
 |
||
| 用途/ Application |
接地/GND | ● | ● | ● |
| 屏蔽/EMI Shielding | ● | ● | ||
| 去除静电/ESD | ● | ● | ● | |
| 額外功能/ +Function |
耐弯曲/Bending | ● | ||
| 薄型化/To be Thin | ● | |||
| 放熱/Heat Dissipation | ● | ● | ● | |
| Adhesive | 180°JIS Z0237 SUS(N/25mm) | 14 | 19.1 | 13.4 |
| Retention | 85℃*1kg*1hr (mm) | 0 | 0 | 0 |
| XY | Electrical Resistance(mΩ/sq) |
20 | 20 | 20 |
| Z | Tape Size：25mm×25mm Load：500g Cu(mΩ/(25mm□)) |
4 | 8 | 7 |

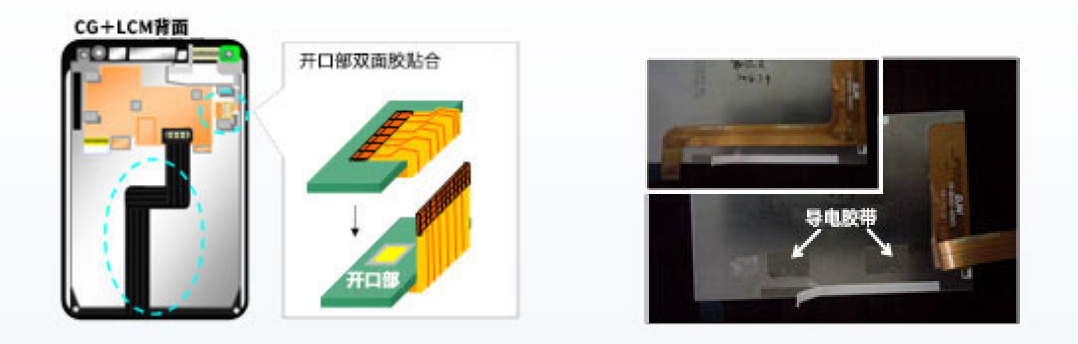

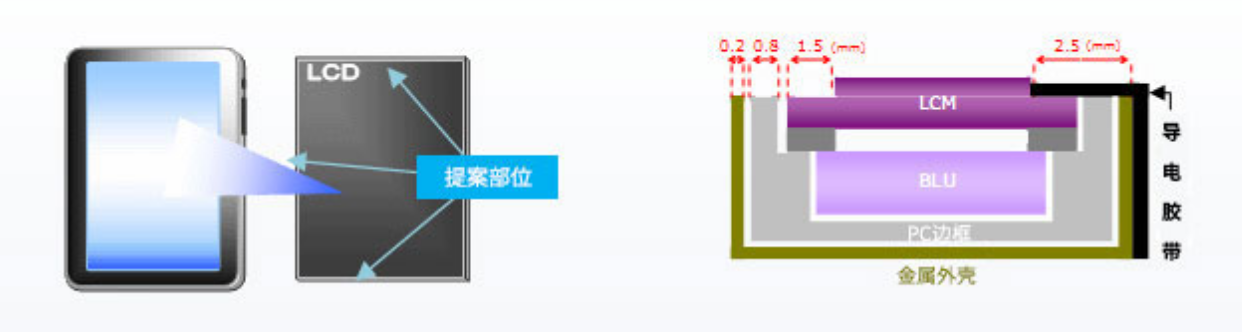

用途
用于解决电子设备的噪声问题。
